ZARV電動V型調節球閥，閥芯上開有V型切口，與硬密封閥座相對轉動產生剪切力，可將纖維切斷，防止卡死。實現對壓力、流量、溫度、液位等參數的調節。具有流通能力，調節精度高，可調比大，密封性好，重量輕等特點。適用于除小口徑，角型、三通連接外的大部分場合，是替代進口產品的最佳產品，特別適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節。廣泛應用于造紙業、制糖、石油、化工、冶金等行業的工業過程自動控制系統中。

◆標準規格

閥體型式：直通鑄造球閥

閥芯型式：V型開口部分球體

公稱通徑：DN50 ~300  NPS 2〞~12〞

公稱壓力：PN16 ~40   CLASS 150LB ~300LB

連接方式：法蘭  FF、RF、RTJ、等.

對夾式

閥蓋形式：一體式

填    料：V型聚四氟乙烯、柔性石墨填料等

密 封 墊：金屬夾石墨密封

執行機構：氣動：氣動活塞式執行機構、氣動薄膜執行機構

          電動：DTR系列 、 3810L系列

表面涂漆：綠色 丙稀酸聚胺酯磁漆

Z

執行機構

R

結構形式

-公稱壓力

閥體材質

公稱通徑

Z系列調節閥

A:電動DTR執行機構

R:電動3810R執行機構

R

角行程

V:標準型V型調節球閥

VF:軟密封V型調節球閥

PN16=16

CL150LB=150 LB

C=WCB

LC=LCB

P=CF8

PL=CF3

R=CF8M

RL=CF3M

D=特殊材質

DN50= DN50

NPS2〞=NPS2〞

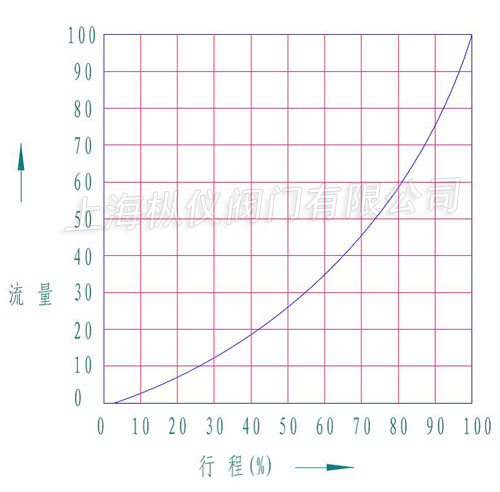

流量特性

近似等百分比

可調范圍

全腔型 200:1

額定CV值

硬密封CV 32~3700  軟密封CV 32~3550

行程

全開 90°

允許泄漏量

硬密封:IV級（0.01% 閥額定容量） 軟密封:VI級（氣泡級）

基本誤差%

電動±2.0

回差%

電動≤1.0

死區%

電動≤1.0

公稱通徑DN（mm）

25

40

50

65

80

100

125

150

200

250

300

額定流量系數Cv

硬密封

32

78

90

160

250

360

610

1120

1850

2950

3700

軟密封

32

78

90

150

240

345

580

1080

1800

2800

3550

電動執行機構

型號

扭矩（N.M）

PTFE填料，金屬密封允許壓差 單位MPa

3810R-10

100

1.7

0.5

0.3

0.16

3810R-30

300

0.48

0.25

3810R-50

500

0.9

0.5

0.4

0.13

3810R-100

1000

0.7

0.38

0.2
