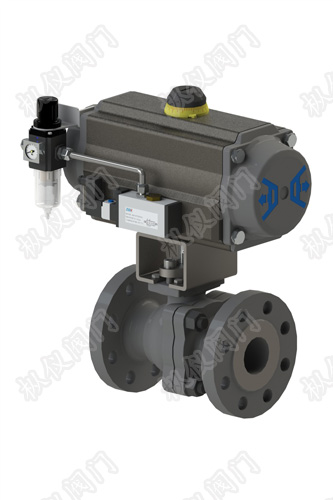

ZQO型切斷球閥
|
ZQO型切斷球閥由執行機構和球閥本體組成，O型球閥具有功能強、體積小、 輕便宜人、性能可靠、配套簡單、流通能力大等特點。特別是球閥具有可靠的密封性能，作為管道內介質的切斷使用，廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。
◆標準規格
閥體型式：直通鑄造閥
閥芯型式：O型截球體
公稱通徑：DN15 ~300 NPS 1/2〞~12〞
公稱壓力：PN16 ~40 CLASS 150LB ~300LB
連接方式：法蘭 FF、RF、RTJ、等.
對夾式
閥蓋形式：一體式
填 料：V型聚四氟乙烯、柔性石墨填料等
密 封 墊：金屬夾石墨密封
執行機構：氣動：活塞式執行機構、氣動薄膜執行機構
電動：DTR系列 、 3810L系列
表面涂漆：綠色 丙稀酸聚胺酯磁漆 |
 |
◆型號編制
|
Z |
執行機構 |
Q |
結構形式 |
-公稱壓力 |
閥體材質 |
公稱通徑 |
|
Z系列切斷閥 |
S:氣動活塞執行機構
J:氣動薄膜執行機構
A:電動DTR執行機構
R:電動3810R執行機構 |
Q
切斷閥 |
O:標準型軟密封切斷球閥
OH:硬密封切斷球閥 |
PN16=16
CL150LB=CL150 |
C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材質 |
DN50=DN50
NPS2〞=NPS2〞 |
|
如：氣動活塞式切斷球閥，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZSQO-16C DN50 |
◆性能
|
流量特性 |
快開(ON-OFF) |
|
額定CV值 |
全腔型CV 21~7359 |
|
行程 |
全開 90° |
|
允許泄漏量 |
軟密封：0泄漏 |
◆選用參數表
|
公稱通徑DN（mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量系數Cv |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
5128 |
7359 |
|
配套氣動執行器 閥座PTFE |
|
雙作用ATD-
|
50 |
63 |
75 |
88 |
100 |
|
125 |
145 |
180 |
240 |
265 |
|
單作用ATS- |
63 |
75 |
88 |
100 |
115 |
125 |
145 |
160 |
200 |
240 |
265 |
330 |
|
配套電動執行器 閥座PTFE |
|
電動執行器3410R- |
05 |
10 |
20 |
50 |
60 |
100 |
