AT型氣動活塞式執行機構
ATD/ATS新型齒輪條式氣動執行氣器綜合了國內外最新技術，通過CAD三維模 型創新優化設計，外形美觀緊湊、現代化的造型；并采用 實用新型材料、新工藝、使產品的質量、性能更加可靠； 多規格選型更經濟實惠；產品全面符合最新國際標準技術 規范，滿足現在和未來的需求。

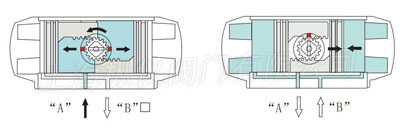

◆ATD雙作用執行工作原理
當氣源壓力從氣口（A）中進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸兩端方向移動，兩端氣腔的空氣通過氣口（B）排出，同時使兩活塞齒條同步帶動輸出軸（齒輪）逆時針?lè)较蛐D(zhuǎn)。反之氣源壓力從氣口（B）進入氣 缸兩端氣腔時，使兩活塞向氣缸中間方向移動，中間氣腔的空氣通過氣口（A）排出，同時使兩活塞齒條同步帶動輸 出軸（齒輪）順時針?lè)较蛐D(zhuǎn)。（如果把活塞相對反方向安裝，輸出軸變?yōu)榉聪蛐D(zhuǎn)，即為雙作用反轉型）。

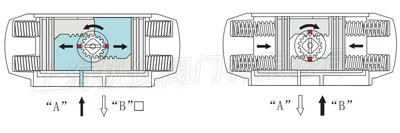

◆ATS單作用執行工作原理
當氣源壓力從氣口中（A）進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸兩端方向移動，迫使兩端的彈簧壓縮，兩端氣腔的空氣通過氣口（B）排出，同時使兩活塞齒條同步帶動輸出軸（齒輪）逆時針?lè)较蛐D(zhuǎn)。在氣源壓力 經過電磁閥換向后，氣缸的兩活塞在彈簧的彈力下向中間方向移動，中間氣腔的空氣從氣口（A）排出，同時使兩活塞齒條同步帶動輸出軸（齒輪）順時針?lè)较蛐D(zhuǎn)。（如果把活塞相對反方向安裝，彈簧復位時輸出軸變?yōu)榉聪蛐?/SPAN> 轉，即為單作用反轉型）。
◆型號編制
|
AT |
作用形式 |
-尺寸規格 |
-選擇角度 |
-連接尺寸 |
-輸出軸孔尺寸 |
-彈簧數量 |
-操作溫度 |
-防腐等級 |
|
AT系列氣動執行器 |
D:雙作用
S:單作用 |
50~330 |
90°=090
120°=120
180°=180 |
符合國際標準ISO5211
F03-F25 |
LD=平行斜角輸出孔
HT=平行對邊輸出孔
W=兩個鍵槽輸出孔 |
5-12只
（只有ATS） |
ST=標準型-20~+80℃
HT=高溫型-15~+150℃
LT=低溫型-40~+80℃ |
一般場合=A
低濃度酸性環境=B |
◆性能及參數表
|
型號 |
最大氣源壓力 |
旋轉角度 |
操作溫度 |
行程調節每1°圈數 |
缸徑φ（mm） |
汽缸容量（L）
開向 關向 |
開關時間（S）
開向 關向 |
重量/每根彈簧
（Kg） |
|
ATD/ATS-50 |
干燥或潤滑的潔凈壓縮空氣8Bar |
90°±4°
或全行程0°～90° |
ST：（標準型）丁腈橡膠O型圈-20~+80℃
HT：（高溫型）氟橡膠O型圈-15~+150℃
LT=（低溫型）硅橡膠O型圈-40~+80℃ |
1/6 |
50 |
0.1 0.2 |
ATD0.2 ATD0.3 |
ATD1.1 |
|
|
ATS0.3 ATS0.3 |
ATS1.2 |
0.01 |
|
ATD/ATS-63 |
1/6 |
63 |
0.2 0.3 |
ATD0.3 ATD0.3 |
ATD1.6 |
|
|
ATS0.3 ATS0.4 |
ATS1.8 |
0.02 |
|
ATD/ATS-75 |
1/5 |
75 |
0.3 0.5 |
AT, D0.3 ATD0.4 |
ATD2.8 |
|
|
ATS0.4 ATS0.5 |
ATS3.2 |
0.03 |
|
ATD/ATS-88 |
1/5 |
88 |
0.5 0.8 |
ATD0.4 ATD0.5 |
ATD4.0 |
|
|
ATS0.5 ATS0.6 |
ATS4.7 |
0.06 |
|
ATD/ATS-100 |
1/5 |
100 |
0.7 1.1 |
ATS0.5 ATD0.6 |
ATD5.9 |
|
|
ATS0.7 ATS0.9 |
ATS6.7 |
0.07 |
|
ATD/ATS-115 |
1/5 |
115 |
1.2 1.8 |
ATD0.7 ATD0.8 |
ATD8.5 |
|
|
ATS0.9 ATS1.1 |
ATS10.0 |
0.13 |
|
ATD/ATS-125 |
1/4 |
125 |
1.5 2.3 |
ATD0.9 ATS1.1 |
ATD10.7 |
|
|
ATS1.2 ATS1.4 |
ATS12.5 |
0.16 |
|
ATD/ATS-145 |
1/4 |
145 |
2.4 3.8 |
ATD1.2 ATD1.4 |
ATD15.5 |
|
|
ATS1.5 ATS1.8 |
ATS18.3 |
0.25 |
|
ATD/ATS-160 |
1/4 |
160 |
3.1 4.9 |
ATD1.5 ATD1.7 |
ATD19.5 |
|
|
ATS1.8 ATS2.1 |
ATS23.3 |
0.36 |
|
ATD/ATS-180 |
1/4 |
180 |
4.3 6.9 |
ATD2.0 ATD2.2 |
ATD26.7 |
|
|
ATS2.4 ATS2.8 |
ATS32.8 |
0.50 |
|
ATD/ATS-200 |
1/4 |
200 |
5.9 9.5 |
ATD2.7 ATD3.2 |
ATD35.6 |
|
|
ATS3.5 ATS4.0 |
ATS43.6 |
0.62 |
|
ATD/ATS-240 |
1/4 |
240 |
10.0 15.2 |
ATD3.5 ATD4.0 |
ATD58.2 |
|
|
ATS4.1 ATS4.6 |
ATS71.0 |
1.12 |
|
ATD/ATS-265 |
1/4 |
265 |
14.5 21.4 |
ATD4.0 ATD4.5 |
ATD78.8 |
|
|
ATS4.5 ATS5.0 |
ATS96.5 |
1.56 |
|
ATD/ATS-330 |
1/4 |
330 |
25.0 40.0 |
ATD6.0 ATD7.0 |
ATD130 |
|
|
ATS7.5 ATS8.5 |
ATS163 |
2.95 |
