DTR 型電動執行機構

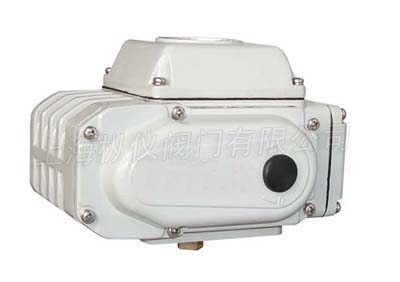

DTR系列回轉式電動執行機構功能齊全，有開關型，調節型等，它體積小，重量輕，性能可靠，軸承和關鍵器件采用進口產品，蝸輪輸出一體化，消除了聯結，間隙，傳動精度高，回差��；選用特殊銅合金鍛造，強度高，耐磨性好，鋁合金壓鑄外殼，美觀大方，電磁干擾小，任意角度安裝，使用方便，防腐防銹，免加油。具有雙重限位，過載過熱保護、安全性能好。全行程時間有多種速度可選，采用單相電源驅動，外線線路簡單，此外DTR內采用了先進的數字技術和高度集成的模塊，機電一體化的設計可直接接收計算機或儀表等輸出的4-20mADC或1-5VDC標準信號，實現對電動閥門的智能控制和精確定位。另外我們有機外型智能模塊和機內型智能模塊供用戶選擇。
◆作用形式
|
機型
項目 |
DTR-05 |
DTR-10 |
DTR-20 |
DTR-40 |
DTR-100 |
DTR-200 |
|
電源 |
200/220VAC
50/60Hz |
200/220VAC
50/60Hz |
200/220VAC
50/60Hz |
200/220VAC
50/60Hz |
200/220VAC
50/60Hz |
200/220VA
50/60Hz |
|
輸出力矩 |
50N.M |
100N.M |
200N.M |
400N.M |
1000N.M |
2000N.M |
|
動作范圍 |
0-90° |
0-90° |
0-90° |
0-90° |
0-90° |
0-90° |
|
動作時間 |
15秒 |
30秒/60秒 |
30秒/60秒 |
30秒/60秒 |
30秒/60秒 |
30秒/60秒 |
|
保護裝置 |
過熱保護 |
過熱保護 |
過熱保護 |
過熱保護 |
過熱保護 |
過熱保護 |
|
環境溫度 |
-30～+60° |
-30～+60° |
-30～+60° |
-30～+60° |
-30～+80° |
-30～+80° |
|
額定電流 |
0.15A |
0.3A |
0.45A |
0.8A |
1.0A |
1.2A |
|
絕緣電阻 |
100M/500V DC |
100M/500V DC |
100M/500V DC |
100M/500V DC |
100M/500V DC |
100M/500V DC |
|
耐壓值 |
1500V AC
1分鐘 |
1500V AC
1分鐘 |
1500V AC
1分鐘 |
1500V AC
1分鐘 |
1500V AC
1分鐘 |
1500V AC
1分鐘 |
|
手動操作 |
手柄操作 |
手柄操作 |
手柄操作 |
手柄操作 |
手柄操作 |
手柄操作 |
|
限位 |
電氣、機械
二重限位 |
電氣、機械
二重限位 |
電氣、機械
二重限位 |
電氣、機械
二重限位 |
電氣、機械
二重限位 |
電氣、機械
二重限位 |
|
防護等級 |
IP-65 |
IP-65 |
IP-65 |
IP-65 |
IP-65 |
IP-65 |
|
安裝角度 |
可任意角度 |
可任意角度 |
可任意角度 |
可任意角度 |
可任意角度 |
可任意角度 |
|
位置測量 |
電位計 |
電位計 |
電位計 |
電位計 |
電位計 |
電位計 |
|
驅動電機 |
8 W/E |
23 W/E |
45 W/E |
90 W/E |
120 W/E |
120 W/E |
|
箱體、箱蓋材料 |
壓鑄鋁合金 |
壓鑄鋁合金 |
壓鑄鋁合金 |
壓鑄鋁合金 |
壓鑄鋁合金 |
壓鑄鋁合金 |
|
輸入信號 |
4-20mA
或1-5V |
4-20mA
或1-5V |
4-20mA
或1-5V |
4-20mA
或1-5V |
4-20mA
或1-5V |
4-20mA
或1-5V |
|
輸出信號 |
4-20mA |
4-20mA |
4-20mA |
4-20mA |
4-20mA |
4-20mA |
|
重量 |
2.5 kg |
4.5 kg |
8.0 kg |
8.1 kg |
11.0 kg |
11.0 kg |
◆型號編制
|
DT |
R |
扭矩代號 |
-, 電路形式 |
|
DT系列電動執行器 |
R:角行程 |
05=輸出扭矩50NM |
A:標準型
其余見電路圖 |
|
如：DT角行程執行器，扭矩50NM，A型電路：DTR05-A |
